一、名稱：

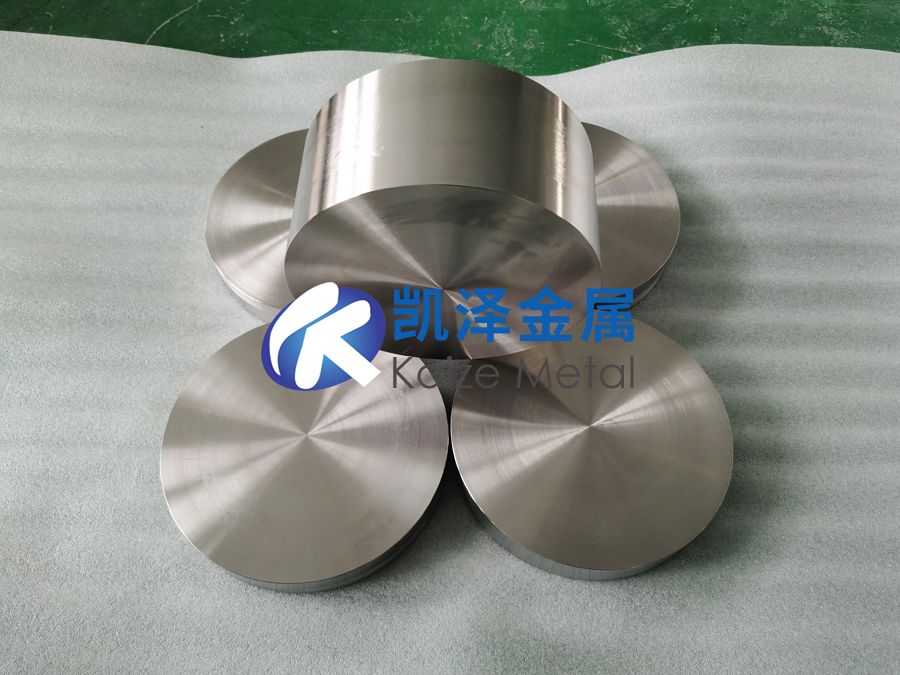

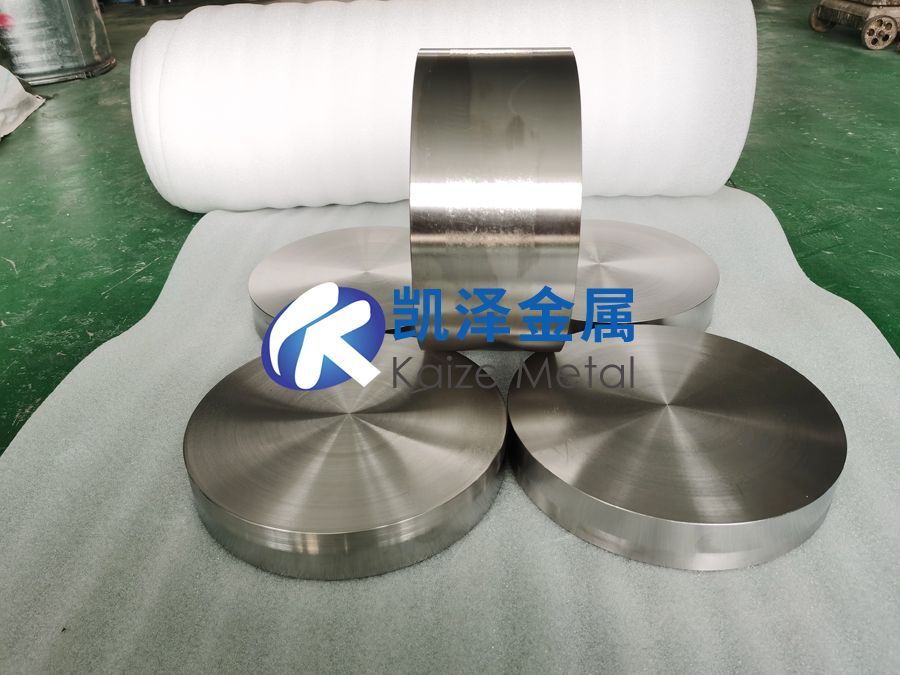

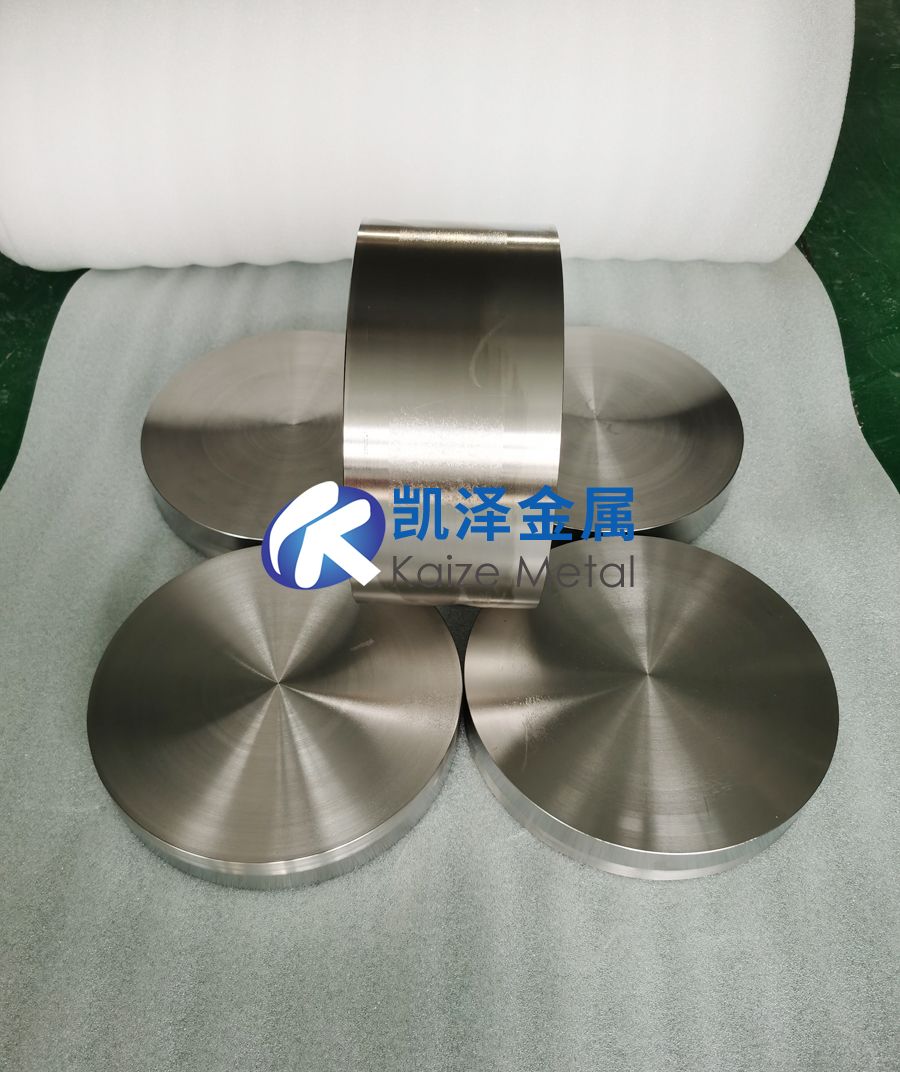

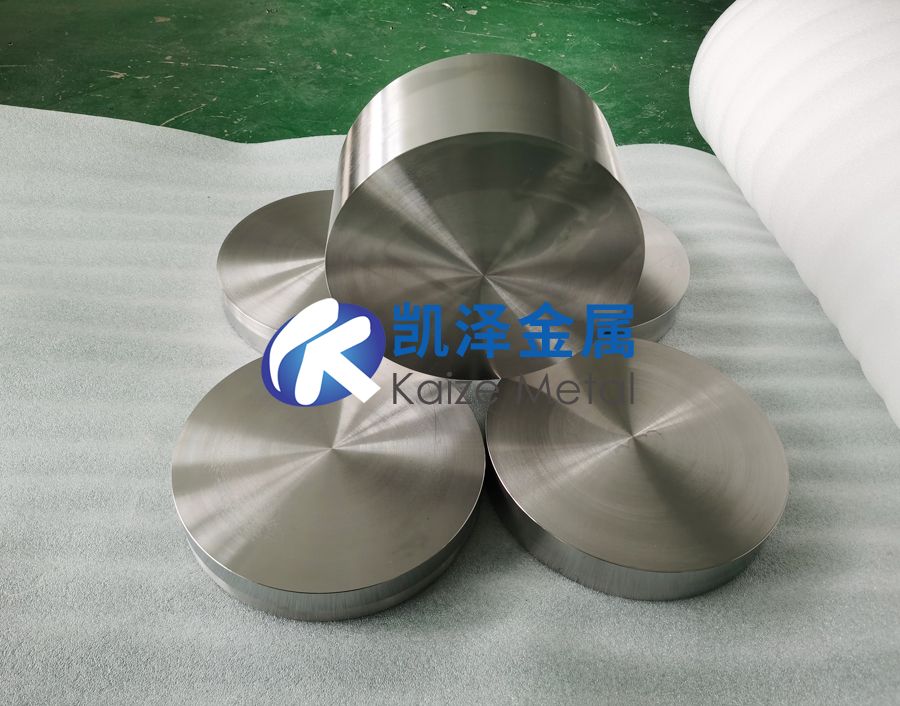

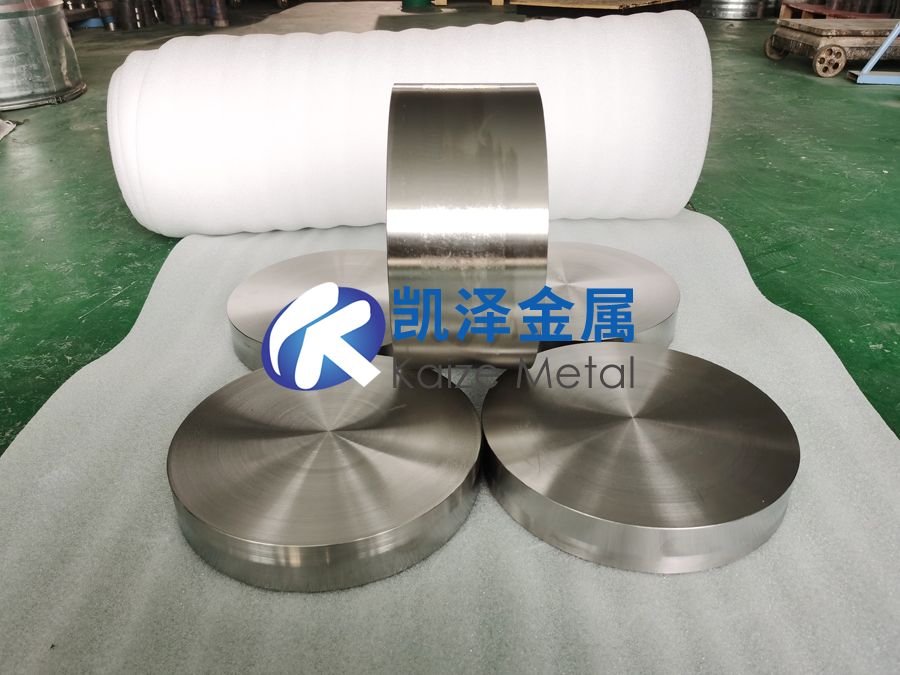

鈦合金餅、 鈦合金鍛件

一、牌號

TA1、TA2、TA9、TA10、TC4、GR1、GR2、GR5、GR7、GR12。

二、執行標準

GB/T 16598，ASME SB381

三、表   面

鍛造表面、軋制表面、車光表面、磨光表面。

四、應用領域

應用于航天、醫療、化工、石油化工、船舶、電解、電鍍等行業。

五、鈦的性能

1、強度高

鈦合金的密度一般在4.5g/cm3左右，僅為鋼的60％，純鈦的強度才接近普通鋼的強度，一些高強度鈦合金超過了許多合金結構鋼的強度。因此鈦合金的比強度(強度/密度)遠大于其他金屬結構材料，可制出單位強度高、剛性好、質輕的零、部件。目前飛機的發動機構件、骨架、蒙皮、緊固件及起落架等都使用鈦合金。

2、熱強度高　

使用溫度比鋁合金高幾百度，在中等溫度下仍能保持所要求的強度,可在450～500℃的溫度下長期工作這兩類鈦合金在150℃～500℃范圍內仍有很高的比強度，而鋁合金在150℃時比強度明顯下降。鈦合金的工作溫度可達500℃，鋁合金則在200℃以下。 　　

3、抗蝕性好

鈦合金在潮濕的大氣和海水介質中工作，其抗蝕性遠優于不銹鋼；對點蝕、酸蝕、應力腐蝕的抵抗力特別強；對堿、氯化物、氯的有機物品、硝酸、*等有優良的抗腐蝕能力。但鈦對具有還原性氧及鉻鹽介質的抗蝕性差。

六、TC4鈦合金材料

鈦合金具有低質高強、良好的高溫強度和較好的耐腐蝕性等性能，在航空航天、航海、汽車和醫療器械、運動器材等新興領域得到了廣泛的運用。 作為一種中等強度α－β 型鈦合金，TC4主要用于制造飛機機身、機翼零件和發動機葉片等，是目前應用最廣泛的鈦合金。TC4鈦合金強度高，熱穩定性好，耐蝕性優異，生物相容性好，被譽為王牌鈦合金，在諸多領域得到應用，也已開 始作為油管材料使用。

TC4鈦合金屬于α＋β型合金，其性能與組織結構密切相關。密排六方結構的α相和體心立方結構 的β相構成了TC4鈦合金的基本相，兩相的比例、形狀和尺寸直接決定著 TC4 的力學性能。TC4鈦合金的初始微觀組織形貌主要取決于成形工藝過程中的冷卻速率，冷卻速率越高，組織越細化。

TC4鈦合金具有比強度高、密度小、耐蝕性好、 優良的韌性和焊接性等優點，在航空航天、石油化工、造船、汽車等領域都得到成功的應用。結合其 性能優勢，民用航空發動機的葉片和渦輪盤等重要部件大多采用 TC4材料制作而成。

TC4鈦合金鍛造工藝

(1) 在變形溫度 1000℃和變形量 50%時，變形速率低于或者高于 2mm/s 都有助于減小鍛件損傷值，提高鍛件質量。

(2) 在變形溫度 925℃， 變形速率 1000 mm/s， 變形量 70%時鍛件質量良好。

(3) TC4鈦合金鍛件鍛造變形過程中各個鍛造 工藝參數對鍛件最大損傷的影響依次為變形速率 > 變形量 > 變形溫度。
